Impiego
Valvole che consentono la divisione del fluido in ingresso in due parti uguali (50/50), mentre nella direzione opposta lo riunificano indipendentemente dalla variazione di pressione generata dagli attua- tori e dalla loro portata. Vengono utilizzate quando due attuatori uguali, non accoppiati meccanicamente, alimentati dalla stessa pompa e regolati dallo stesso distributore, devono muoversi contemporaneamente in entrata e in uscita.
Materiali e Caratteristiche
- Corpo: acciaio zincato
- Componenti interni: acciaio temprato termicamente e rettificato
- Guarnizioni: BUNA N standard e Teflon
- Tenuta: per accoppiamento. Trafilamento trascurabile
- Tolleranza: ± 3% sulla corsa. Eventuali differenze sono compensate a fine corsa del cilindro
Montaggio

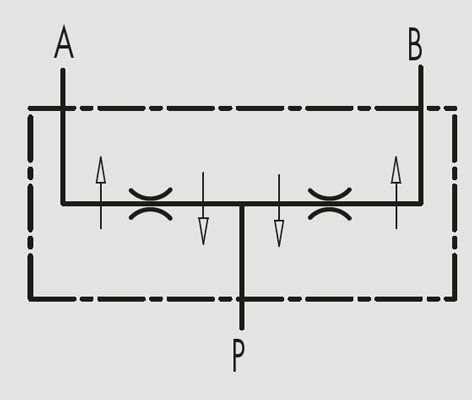

Collegare P all’alimentazione e A e B agli attuatori.
