VRAP SV FSM - Valvola di Ribaltamento Aratro con Allineamento del Carico con Trattore Fuori Solco.

Oleodinamica Marchesini Disponibile
Codice V0342 Tipo VRAP 80/90 SV FSSM Prezzo €351.78 Quantita
Codice V0343 Tipo VRAP 110/130 SV FSCM Prezzo €351.78 Quantita

Impiego
Valvola realizzata per l’impiego di due cilindri in sequenza per aratri reversibili, in modo da ottenere automaticamente l’allineamento del carico e il suo ribaltamento. Sono state studiate 2 differenti calibrature di passaggio in funzione del diametro del cilindro su cui andranno montate.
Funzionamento: a inizio manovra parte il cilindro B di allineamento. Una volta arrivato a fine corsa parte il cilindro A di rovesciamento e completa la rotazione. Arrivato a questo punto il cilindro B riporta l’aratro in posizione di lavoro.
Materiali e Caratteristiche

  • Corpo: acciaio zincato
  • Componenti interni: acciaio temprato termicamente e rettificato
  • Guarnizioni: BUNA N standard
  • Tenuta: a cono guidato. Non ammette trafilamenti

Le valvole vengono fornite con pressione di scambio di 150 Bar: a seconda delle varie esigenze la pressione di scambio può essere variata agendo sul regolatore di pressione.
Montaggio

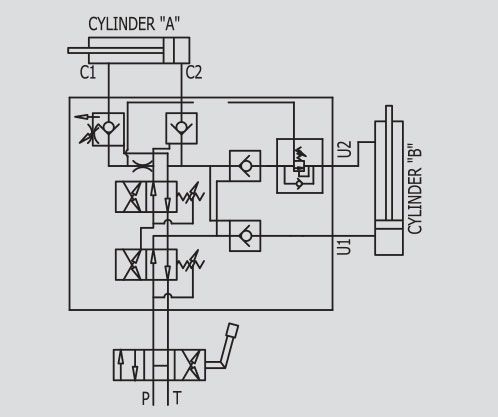

Collegare C1 allo stelo e C2 al fondello del cilindro A, U1 al fondello e U2 allo stelo del cilindro B di allineamento e P e T alle prese macchina. Data la particolare configurazione, queste valvole possono essere montate in linea sul cilindro idraulico o fissate direttamente alla struttura dell’aratro tramite il foro filettato ricavato nel corpo.
