Impiego

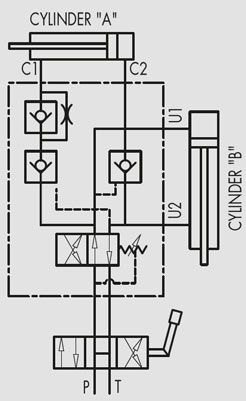

Valvola realizzata per l’impiego su cilindri per aratri reversibili, in modo da ottenere l’inversione automatica del flusso d’olio e quindi del moto del cilindro idraulico atto a portare in rotazione l’aratro. È stata studiata per azionare due cilindri con il carico della rotazione svantaggioso (vedi schema).
Funzionamento: i 2 cilindri funzionano in parallelo. A inizio manovra parte il cilindro B che richiede meno pressione e allinea il carico. Prima che finisca la manovra, parte anche il cilindro A di rovesciamento. Superato il punto morto (90°) i 2 cilindri A e B riparto- no contemporaneamente.
Materiali e Caratteristiche
- Corpo: acciaio zincato
- Componenti interni: acciaio temprato termicamente e rettificato
- Guarnizioni: BUNA N standard
- Tenuta: a cono guidato. Non ammette trafilamenti
Le valvole vengono fornite con pressione di scambio di circa 150 Bar: a seconda delle varie esigenze la pressione di scambio può essere variata agendo sul regolatore di pressione.
Montaggio
Collegare C1 allo stelo e C2 al fondello del cilindro A, U1 al fondello e U2 allo stelo del cilindro B di allineamento e P e T alle prese macchina. Data la particolare configurazione, queste valvole possono essere montate in linea sul cilindro idraulico o fissate direttamente alla struttura dell’aratro tramite il foro filettato ricavato nel corpo.
