Impiego
Valvola realizzata per l’impiego su cilindri per aratri reversibili, in modo da ottenere l’inversione automatica del flusso d’olio e quindi del moto del cilindro idraulico atto a portare in rotazione l’aratro. È dotata di una valvola di blocco a semplice effetto pertanto mantiene la sicurezza solo dalla parte del fondello mentre dalla parte dello stelo deve essere appoggiata sui fermi meccanici dell’aratro. Ne è consigliato il montaggio su aratri con rotazione versoi sopra.
Materiali e Caratteristiche
- Corpo: acciaio zincato
- Componenti interni: acciaio temprato termicamente e rettificato
- Guarnizioni: BUNA N standard
- Tenuta: a cono guidato. Non ammette trafilamenti
Le valvole vengono fornite con pressione di scambio di 130 Bar: a seconda delle varie esigenze la pressione di scambio può essere variata agendo sul regolatore di pressione.
Montaggio

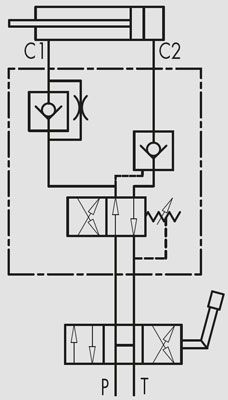

Collegare C1 allo stelo del cilindro, C2 al fondello e P e T alle prese macchina. Data la particolare configurazione, queste valvole possono essere montate in linea sul cilindro idraulico o fissate direttamente alla struttura dell’aratro tramite il foro filettato ricavato nel corpo.
