Impiego

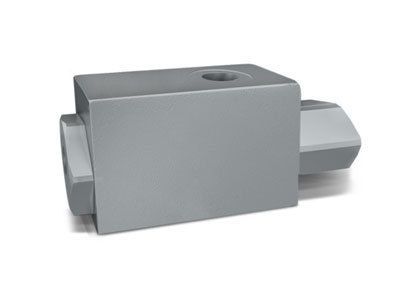

Valvola utilizzata per bloccare in posizione un cilindro, consentendo il flusso in una direzione ed impedendolo in senso contrario fino a quando non viene applicata la pressione di pilotaggio. Queste valvole, caratterizzate da un alto rapporto di pilotaggio e da un sistema che ne ritarda la chiusura, sono particolarmente adatte per circuiti dove siano presenti carichi pesanti per evitare le vibrazioni. ATTENZIONE: in caso di impiego con distributore ed elettrovalvole con utilizzi aperti interpellare il costruttore.
Materiali e Caratteristiche
- Corpo: acciaio zincato
- Componenti interni: acciaio temprato termicamente e rettificato
- Guarnizioni: BUNA N standard
- Tenuta: a cono guidato.Non ammette trafilamenti
Montaggio

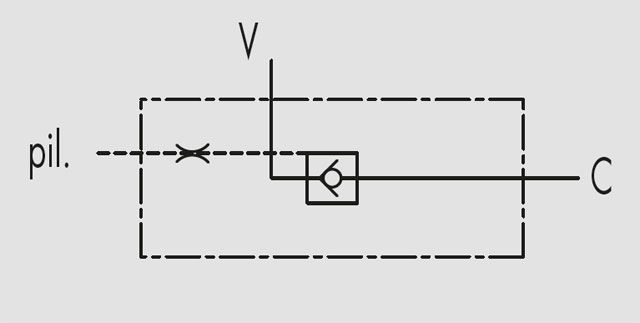

Collegare V all’alimentazione, C all’attuatore dovesi desidera la tenuta e pil. alla linea di pilotaggio.
A Richiesta
- molla 1 Bar
- molla 8 Bar
