Impiego
Valvola utilizzata per controllare il movimento e il blocco dell’attuatore in una sola direzione (SE) o in entrambe le direzioni (DE) realizzando la discesa controllata del carico che non sfugge trascinato dal proprio peso, in quanto la valvola non consente alcuna cavitazione dell’attuatore. La flangiatura diretta, adatta per motori Danfoss della serie OMP-OMR, garantisce la massima sicurezza, minime perdite di carico e compattezza d’installazione.
Materiali e Caratteristiche
- Corpo: acciaio zincato
- Componenti interni: acciaio temprato termicamente e rettificato
- Guarnizioni: BUNA N standard
- Tenuta: trafilamento trascurabile
- Taratura standard: 320 Bar
La taratura della valvola deve essere almeno 1,3 volte superiore alla pressione indotta dal carico per consentire alla valvola di chiudersi anche quando sottoposta alla pressione corrispondente al carico massimo.
Montaggio

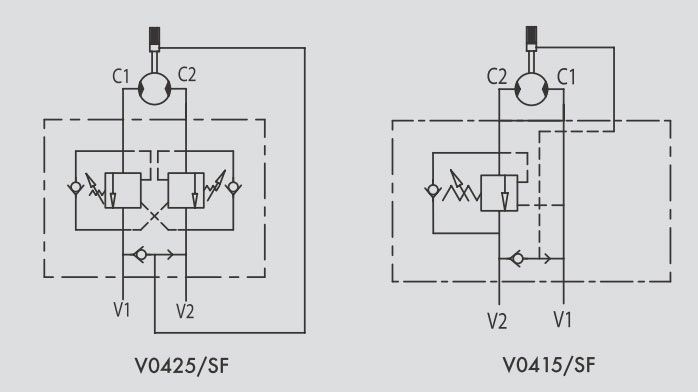

- Semplice effetto: collegare V1 e V2 all’alimentazione, C1 al lato dell’attuatore con flusso libero e flangiare C2 al lato del motore dove si desidera la tenuta.
- Doppio effetto: collegare V1 e V2 all’alimentazione e flangiare C1 e C2 direttamente al motore.
A Richiesta
pressione di taratura diversa da quella standard
piombatura (CODICE/P) e predisposizione alla piombatura (CODICE/PP)
