Impiego

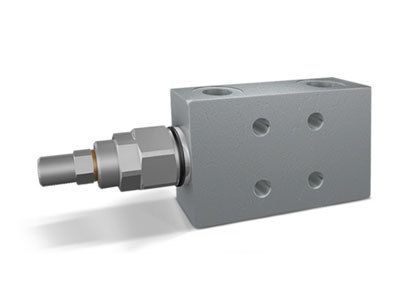

Valvola utilizzata per controllare il movimento e il blocco dell’attuatore in una sola direzione realizzando la discesa controllata del carico che non sfugge trascinato dal proprio peso, in quanto la valvola non consente alcuna cavitazione dell’attuatore. E’ insensibile alle contropressioni e trova quindi impiego dove le normali overcentre non funzionano correttamente al controllo del carico. Gli attacchi a flangia consentono il montaggio diretto della valvola sull’attuatore.
Materiali e Caratteristiche
- Corpo: acciaio zincato
- Componenti interni: acciaio temprato termicamente e rettificato
- Guarnizioni: BUNA N standard
- Tenuta: trafilamento trascurabile
- Taratura standard: 320 Bar
La taratura della valvola deve essere almeno 1,3 volte superiore alla pressione indotta dal carico per consentire alla valvola di chiudersi anche quando sottoposta alla pressione corrispondente al carico massimo.
Montaggio

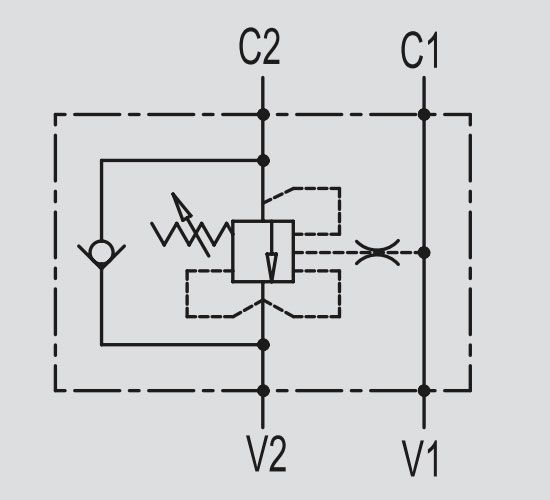

Collegare V1 e V2 all’alimentazione, C1 al lato dell’attuatore con flusso libero e flangiare C2 al lato dell’attuatore dove si desidera la tenuta. Gli attacchi V1 e V2 sono reversibili.
A Richiesta
pressione di taratura diversa da quella standard
piombatura (CODICE/P) e predisposizione alla piombatura (CODICE/PP)
