Impiego
Valvola utilizzata per controllare il movimento e il blocco dell’attuatore in una sola direzione realizzando la discesa controllata del carico che non sfugge trascinato dal proprio peso, in quanto la val- vola non consente alcuna cavitazione dell’attuatore. È insensibile alle contropressioni e trova quindi impiego dove le normali overcentre non funzionano correttamente al controllo del carico. Permette inoltre di lavorare in serie con più movimenti.
Materiali e Caratteristiche
- Corpo: acciaio zincato
- Componenti interni: acciaio temprato termicamente e rettificato
- Guarnizioni: BUNA N standard
- Tenuta: trafilamento trascurabile
- Taratura standard: 320 Bar
La taratura della valvola deve essere almeno 1,3 volte superiore alla pressione indotta dal carico per consentire alla valvola di chiudersi anche quando sottoposta alla pressione corrispondente al carico massimo.
Montaggio

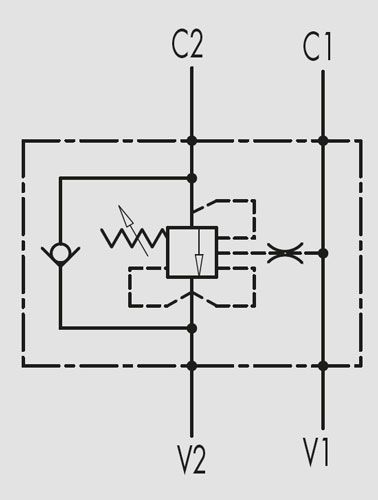

Collegare V1 e V2 all’alimentazione, C1 al lato dell’attuatore di flusso libero e C2 al lato dell’attuatore dove si desidera la tenuta. Il montaggio è in linea.
A Richiesta
- pressione di taratura diversa da quella standard
- piombatura (CODICE/P) e predisposizione alla piombatura (CODICE/PP)
