Impiego
Valvola utilizzata per controllare il movimento e il blocco dell’attuatore in una sola direzione realizzando la discesa controllata del carico che non sfugge trascinato dal proprio peso, in quanto la val- vola non consente alcuna cavitazione dell’attuatore. La linea di pilotaggio è esterna.
Materiali e Caratteristiche
- Corpo: acciaio zincato
- Componenti interni: acciaio temprato termicamente e rettificato
- Guarnizioni: BUNA N standard
- Tenuta: trafilamento trascurabile
- Taratura standard: 320 Bar
La taratura della valvola deve essere almeno 1,3 volte superiore alla pressione indotta dal carico per consentire alla valvola di chiudersi anche quando sottoposta alla pressione corrispondente al carico massimo.
Montaggio

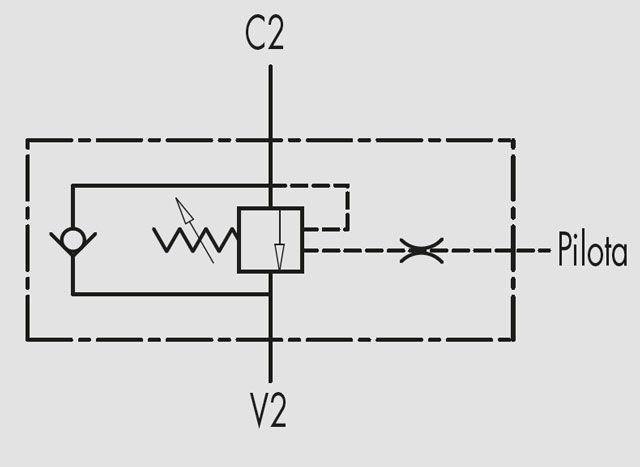

Collegare V2 all’alimentazione, C2 al lato dell’attuatore da controllare e pil. alla pressione di pilotaggio.
A Richiesta
pressione di taratura diversa da quella standard
piombatura (CODICE/P) e predisposizione alla piombatura (CODICE/PP)
