Impiego
La funzionalità di questi fondelli è analoga a quella della valvola di ritegno pilotata avendo all’interno la cartuccia di ritegno. Sono particolarmente utilizzati su appoggi idraulici in quanto vengono saldati direttamente sul cilindro. Il Q.70 viene fornito a semplice effetto. Le elevate perdite di carico sono state studiate appositamente per l’utilizzo su appoggi idraulici, per rallentare la velocità e limitare le vibrazioni.
Materiali e Caratteristiche
- Corpo: acciaio
- Componenti interni: acciaio temprato termicamente e rettificato
- Guarnizioni: BUNA N standard
- Tenuta: a sfera. Non ammette trafilamenti
Montaggio

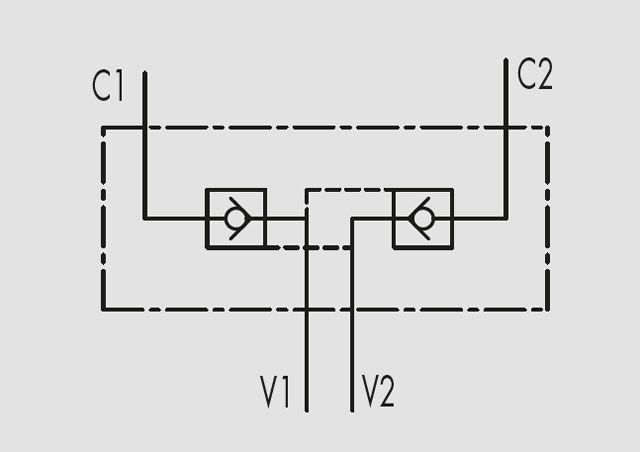

Collegare V1 e V2 all’alimentazione e saldare C1 e C2 all’attuatore. La cartuccia di ritegno e lo stelo pilota sono da montare dopo l’installazione del fondello, pertanto vengono forniti separatamente.
